Medir con precisión el diámetro de una varilla de nitinol es crucial para diversas aplicaciones, especialmente en industrias donde la precisión es de suma importancia. Como proveedor confiable de varillas de nitinol, entendemos la importancia de esta medición y conocemos bien los métodos para lograr resultados de alta precisión. En este blog, exploraremos las diferentes técnicas y consideraciones para medir con precisión el diámetro de una varilla de nitinol.
Por qué es importante la medición precisa del diámetro
El nitinol, una aleación de níquel-titanio, es conocido por sus propiedades únicas, como el efecto de memoria de forma y la superelasticidad. Estas propiedades lo hacen muy buscado en las industrias de dispositivos médicos, aeroespacial y automotriz. En aplicaciones médicas, por ejemplo, las varillas de nitinol se utilizan en stents, alambres de ortodoncia e instrumentos quirúrgicos. Una ligera desviación en el diámetro puede afectar la funcionalidad, el ajuste y la seguridad de estos dispositivos. En aplicaciones aeroespaciales y automotrices, la medición precisa del diámetro garantiza la integración y el rendimiento adecuados de los componentes.
Métodos comunes para medir el diámetro de la varilla de nitinol
Medición del calibrador
Uno de los métodos más sencillos y utilizados habitualmente es utilizar un calibrador. Los calibradores a vernier o los calibradores digitales pueden proporcionar mediciones relativamente precisas. Los calibradores Vernier tienen una escala principal y una escala vernier deslizante, que permite lecturas de hasta 0,02 mm o 0,05 mm según el tipo. Los calibradores digitales, por otro lado, ofrecen una precisión aún mayor, a menudo capaces de medir hasta 0,01 mm.
Para medir una varilla de nitinol con un calibrador, primero asegúrese de que las mordazas del calibrador estén limpias y libres de residuos. Abra las mandíbulas lo suficiente como para colocar la varilla entre ellas. Cierre suavemente las mordazas hasta que hagan contacto con la varilla en lados opuestos. Tome la medida en varios puntos a lo largo de la varilla para tener en cuenta cualquier posible variación. Esto se debe a que las varillas de nitinol pueden presentar ligeras irregularidades debido al proceso de fabricación.
Sin embargo, la medición con calibre tiene sus limitaciones. Puede verse afectado por un error humano, como una alineación incorrecta de las mordazas del calibrador o una presión inconsistente aplicada al realizar la medición. Además, para varillas de nitinol de diámetro muy pequeño, puede resultar difícil obtener una lectura precisa debido a la resolución limitada del calibrador.
Medición micrométrica
Los micrómetros son más precisos que los calibres y son adecuados para medir el diámetro de varillas de nitinol con gran precisión. Un micrómetro funciona según el principio de un mecanismo de tornillo. Puede medir con una precisión de 0,001 mm o incluso mejor en algunos modelos de alta precisión.
Cuando utilice un micrómetro para medir una varilla de nitinol, limpie el yunque y el eje del micrómetro. Coloque la varilla entre el yunque y el husillo. Gire el dedal hasta que la varilla quede suavemente sujeta entre las superficies de medición. Tome la medida y regístrela. De manera similar a la medición con calibre, se deben tomar múltiples mediciones en diferentes posiciones a lo largo de la varilla.
La ventaja de utilizar un micrómetro es su alta precisión. Pero también requiere más habilidad y cuidado para operar. Apretar demasiado el micrómetro puede deformar la varilla de nitinol, especialmente si es muy delgada, lo que provocará mediciones inexactas.
Medición óptica
Las técnicas de medición óptica, como el uso de un microscopio o un comparador óptico, son ideales para medir el diámetro de las varillas de nitinol, especialmente aquellas con diámetros muy pequeños. Un microscopio puede ampliar la varilla, lo que permite una inspección y medición detalladas. Utilizando una retícula ocular calibrada o un sistema de imágenes digitales, se puede determinar con precisión el diámetro.
Los comparadores ópticos proyectan una imagen ampliada de la varilla en una pantalla. La imagen se puede comparar con una plantilla estándar o medir directamente usando una escala calibrada en la pantalla. Este método es rápido y sin contacto, lo que significa que no hay riesgo de deformar la varilla durante la medición.
Sin embargo, los equipos de medición óptica pueden ser costosos y requieren una calibración adecuada y un entorno controlado para garantizar resultados precisos. El polvo, las vibraciones y los cambios en las condiciones de iluminación pueden afectar la precisión de la medición.
Consideraciones para medir varillas de nitinol
- Temperatura: El nitinol es un material sensible a la temperatura. Sus dimensiones pueden cambiar con las variaciones de temperatura debido a su memoria de forma y propiedades superelásticas. Por tanto, es importante medir el diámetro a una temperatura estable. Idealmente, la medición debería realizarse en un ambiente con temperatura controlada, como un laboratorio de metrología.
- Acabado superficial: El acabado de la superficie de la varilla de nitinol también puede afectar la medición. Las superficies rugosas o desiguales pueden provocar un contacto inconsistente con el instrumento de medición, lo que resultará en mediciones inexactas. Si el acabado de la superficie es deficiente, puede ser necesario utilizar un método de medición óptica para evitar problemas relacionados con el contacto.
- Anisotropía de materiales: El nitinol puede presentar propiedades anisotrópicas, lo que significa que sus propiedades mecánicas y físicas pueden variar según la dirección. Esto puede afectar potencialmente la medición si la varilla no se mide en la orientación correcta. Es importante comprender el proceso de fabricación y la anisotropía esperada de la varilla de nitinol para garantizar una medición precisa.
Control y garantía de calidad
Como proveedor de varillas de nitinol, contamos con un estricto sistema de control de calidad para garantizar la precisión de las mediciones de diámetro. Nuestro proceso de producción incluye inspecciones durante el proceso en varias etapas para detectar cualquier problema potencial con el diámetro de la varilla. Utilizamos una combinación de los métodos de medición mencionados anteriormente para verificar los resultados y garantizar la coherencia.
Antes de enviar las varillas de nitinol a nuestros clientes, se someten a una inspección final. Esto incluye medir el diámetro en múltiples puntos y comparar los resultados con las tolerancias especificadas. Sólo se liberan para el suministro aquellas cañas que cumplen con nuestros altos estándares de calidad.
Conclusión
Medir con precisión el diámetro de una varilla de nitinol es una tarea compleja pero esencial. Al elegir el método de medición adecuado, considerar los diversos factores que pueden afectar la medición e implementar un estricto sistema de control de calidad, podemos garantizar que las varillas de nitinol que suministramos cumplan con los más altos estándares de precisión.

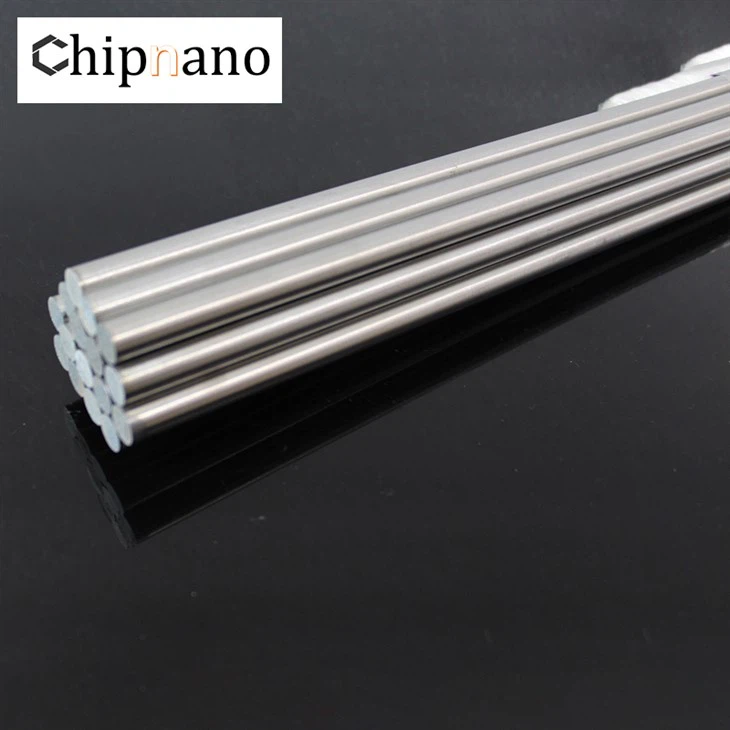

Si necesita varillas de nitinol de alta calidad, estamos aquí para ofrecerle los mejores productos. Ofrecemos una amplia gama de varillas de nitinol, incluidasVarilla de aleación Niti,Varilla de nitinol con memoria de forma, yVarilla de nitinol súper elástica. Nuestro equipo de expertos está listo para ayudarle con cualquier pregunta técnica y ayudarle a seleccionar el producto adecuado para su aplicación. Contáctenos para obtener más información y comenzar una discusión sobre adquisiciones.
